Solar-Hygiene-Schichtpuffer (HSP)
von 825–1500 l
Energieeffizienzklasse: C
Der Solar-Hygiene-Schichtpuffer (HSP) ist in seinen Ausführungsdetails optimal auf die Regelungs- und Hydraulikschemen von Hargassner abgestimmt.
Er beeindruckt neben seinem integrierten Rücklaufschichtblech, seiner variablen Fühlerpositionierung und seiner hygienischen Brauchwasserbereitung durch seinen effizienten Solarwärmetauscher.

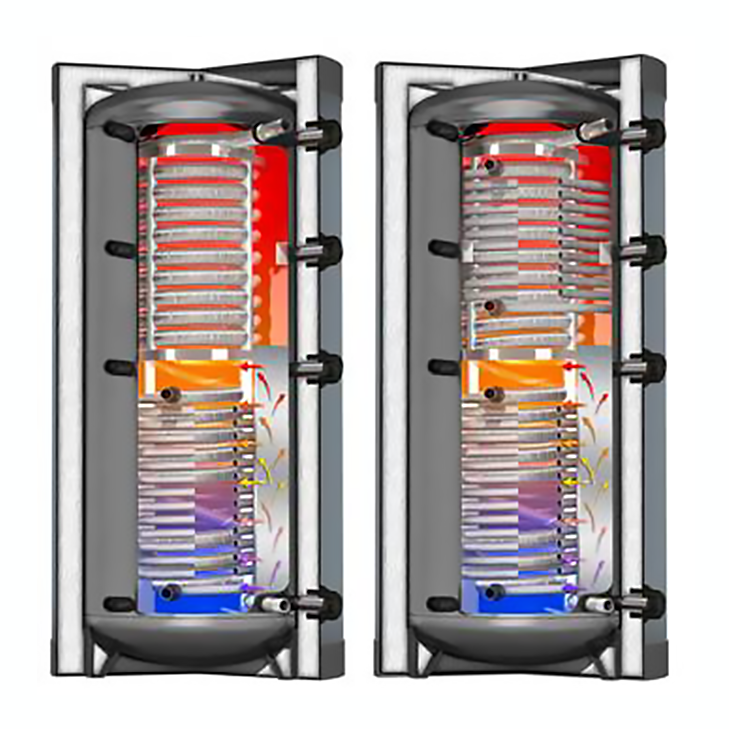

Der Schichtpuffer ist erhältlich in der Ausführung mit untenliegendem oder mit einem unten und obenliegenden Solarwärmetauscher.
Mit dem untenliegenden Glattrohrwärmetauscher kann eine einfache Einbindung einer Solaranlage umgesetzt werden.
Bei der Ausführung mit einem unten- und obenliegenden sorgt der untenliegende Solarwärmetauscher für die komplette Ladung des Pufferspeichers bzw. für die Vorwärmung bei geringem Solarertrag. Der obenliegende Wärmetauscher dient zur raschen Erwärmung des Pufferspeichers im Warmwasserbereich.
HSP 500 |
HSP 650 |
HSP 825 |
HSP 1000 |
HSP 1500 | |
Puffervolumen: |
500 l |
650 l |
825 l |
1000 l |
1500 l |
Durchmesser ohne Isolierung: |
650 mm |
750 mm |
750 mm |
790 mm |
1010 mm |
Durchmesser mit Isolierung: |
850 mm |
950 mm |
950 mm |
990 mm |
1250 mm |
Höhe ohne Isolierung: |
1630 mm |
1660 mm |
1910 mm |
2020 mm |
2090 mm |
Höhe mit Isolierung: |
1700 mm |
1730 mm |
1980 mm |
2090 mm |
2160 mm |
Anschlüsse 8 Stk. IG: |
6/4" |
6/4" |
6/4" |
6/4" |
6/4" |
Edelstahlwellrohr-Wasserinhalt: |
23 l |
23 l |
38 l |
38 l |
46 l |
Edelstahlwellrohr 5/4" AG Heizfläche: |
4,1 m² |
4,1 m² |
7 m² |
7 m² |
8,6 m² |
Gewicht SW 1 ohne Isolierung: |
163 kg |
180 kg |
196 kg |
231 kg |
- |
Wärmetauscher unten SW 1 1" IG: |
2 m² |
2 m² |
2 m² |
3 m² |
- |
Gewicht SW 2 ohne Isolierung: |
- |
- |
220 kg |
256 kg |
324 kg |
Wärmetauscher oben/unten SW 2 1" IG: |
- |
- |
2/2 m² |
2/3 m² |
3/3 m² |
