Solar-Schichtpuffer (SP)
von 825–2000 l
Energieeffizienzklasse: C
Der Solar-Schichtpuffer (SP) ist in seinen Ausführungsdetails optimal auf die Regelungs- und Hydraulikschemen von Hargassner abgestimmt.
Er beeindruckt neben seinem integrierten Rücklaufschichtblech und seiner variablen Fühlerpositionierung durch seinen effizienten Solarwärmetauscher.

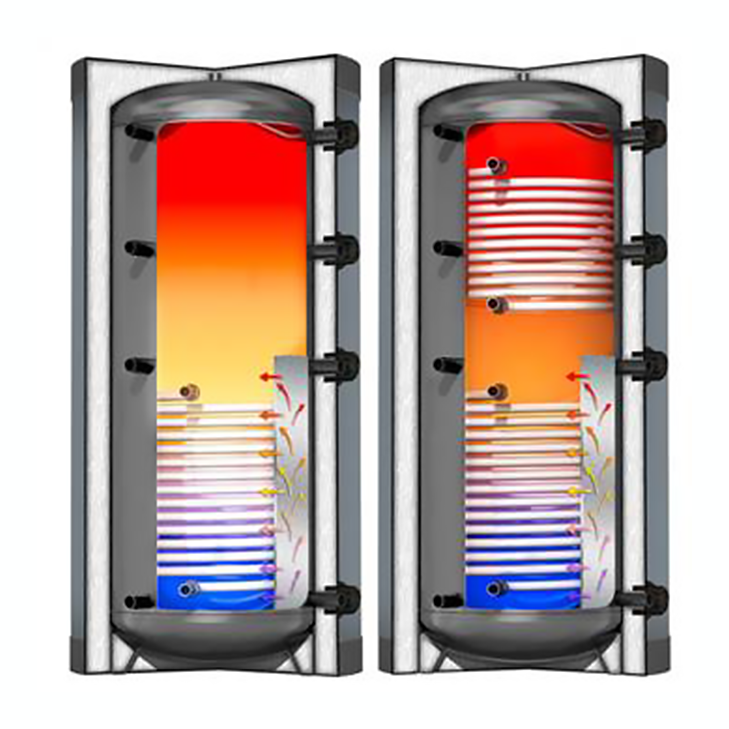

Der Schichtpuffer ist erhältlich in der Ausführung mit einem untenliegenden (linkes Abbildung) oder mit einem unten und obenliegenden Solarwärmetauscher (rechte Abbildung).
Mit dem untenliegenden Glattrohrwärmetauscher kann eine einfache Einbindung einer Solaranlage umgesetzt werden.
Bei der Ausführung mit einem unten- und obenliegenden sorgt der untenliegende Solarwärmetauscher für die komplette Ladung des Pufferspeichers bzw. für die Vorwärmung bei geringem Solarertrag. Der obenliegende Wärmetauscher dient zur raschen Erwärmung des Pufferspeichers im Warmwasserbereich.
SP 825 |
SP 1000 |
SP 1500 |
SP 2000 | |
Puffervolumen: |
825 l |
1000 l |
1500 l |
2000 l |
Durchmesser ohne Isolierung: |
750 mm |
790 mm |
1010 mm |
1100 mm |
Durchmesser mit Isolierung: |
950 mm |
990 mm |
1250 mm |
1340 mm |
Höhe ohne Isolierung: |
1910 mm |
2020 mm |
2090 mm |
2250 mm |
Höhe mit Isolierung: |
1980 mm |
2090 mm |
2160 mm |
2320 mm |
Anschlüsse 8 Stk. IG: |
6/4" |
6/4" |
6/4" |
6/4" |
Gewicht SW 1 ohne Isolierung: |
128 kg |
158 kg |
206 kg |
266 kg |
Wärmetauscher unten SW 1 1" IG: |
2 m² |
3 m² |
3 m² |
4 m² |
Gewicht SW 2 ohne Isolierung: |
152 kg |
183 kg |
250 kg |
317 kg |
Wärmetauscher oben/unten SW 2 1" IG: |
2/2 m² |
2/3 m² |
3/3 m² |
4/4 m² |
